在自动化生产线、机械设备、工控系统中，电气控制柜是整套设备的“大脑中枢”。很多设备频繁跳闸、信号紊乱、老化过快、检修麻烦，根源并非元件质量问题，而是安装不规范、细节不到位。
控制柜安装拼的不是速度，是标准。想要设备长期稳定运行、减少故障停机、后期检修省心，只需抓牢安装全流程的核心要点，轻松实现稳运行、高耐用、易维护。今天华双就用通俗实操干货，讲透标准化安装流程，适配绝大多数工业场景。
01 安装前期铺垫：选对位置，筑牢耐用基础
想要控制柜耐用抗造，第一步不是装元件，而是选对安装环境与位置，从源头规避故障隐患。
环境上优先选择干燥、通风、无尘、无腐蚀性气体的区域，远离高温热源、震动设备以及雨水直射区域。潮湿、粉尘、腐蚀性气体是控制柜线路老化、短路、漏电的主要诱因，长期恶劣环境会大幅缩短设备使用寿命。
安装位置有明确规范：壁挂式控制柜离地1.2–1.5m，贴合人体操作高度，方便日常观察与检修；落地式控制柜需固定在混凝土基座上，保证柜体水平垂直，垂直度偏差不大于1.5‰。同时柜体四周预留充足空间，柜门可90°无障碍开启，顶部、底部预留散热间距，避免积热烧损元件。
此外需匹配现场工况，高粉尘、潮湿场景做好密封防护，强震动环境加装减震支架，从基础安装保障设备稳定性。
02 柜体与元件安装：布局规整，兼顾稳定与运维
柜体固定牢固后，核心是元件标准化排布，优质布局既能保障运行稳定，更能大幅降低后期维护难度。
元件安装遵循“从上到下、从强到弱、主次分明”原则。大功率、高发热的断路器、接触器、变频器等元件布置在上部，预留独立散热空间；PLC、传感器、通讯模块等精密弱电元件布置在下部，避开热源干扰，防止信号干扰、数据漂移。
所有元件固定需紧实无松动，螺丝受力均匀，杜绝虚接晃动。元件之间保留标准安全间距，既满足灭弧安全要求，又避免元件互相干扰、积热过载。同时严格对照图纸核对元件型号、规格、数量，杜绝错装、漏装，从硬件安装层面规避运行故障。
规整的布局有两大核心优势：一是设备散热均匀、运行负荷稳定，耐用性大幅提升；二是故障排查时分区清晰，无需逐线排查，运维效率翻倍。
03 接线工艺：规范走线，稳住设备核心稳定性
业内常说“三分元件，七分接线”，接线工艺直接决定控制柜的运行稳定性，多数隐性故障均出自布线不规范。
标准化接线首先做到线号统一，每根线缆两端套标准线号管，编号与图纸完全一致，字迹清晰、方向统一、便于认读，这是后期快速检修的基础。严禁无号、错号、乱接，避免后期排查故障无从下手。
走线遵循“横平竖直、分层分类”原则，强弱电线路分开走线，动力线与信号线分区布置，减少电磁干扰，杜绝信号跳动、设备误动作。线缆纳入线槽规整排布，无交叉、无挤压、无悬空，转弯处预留足够弯曲半径，避免线缆绝缘层破损。

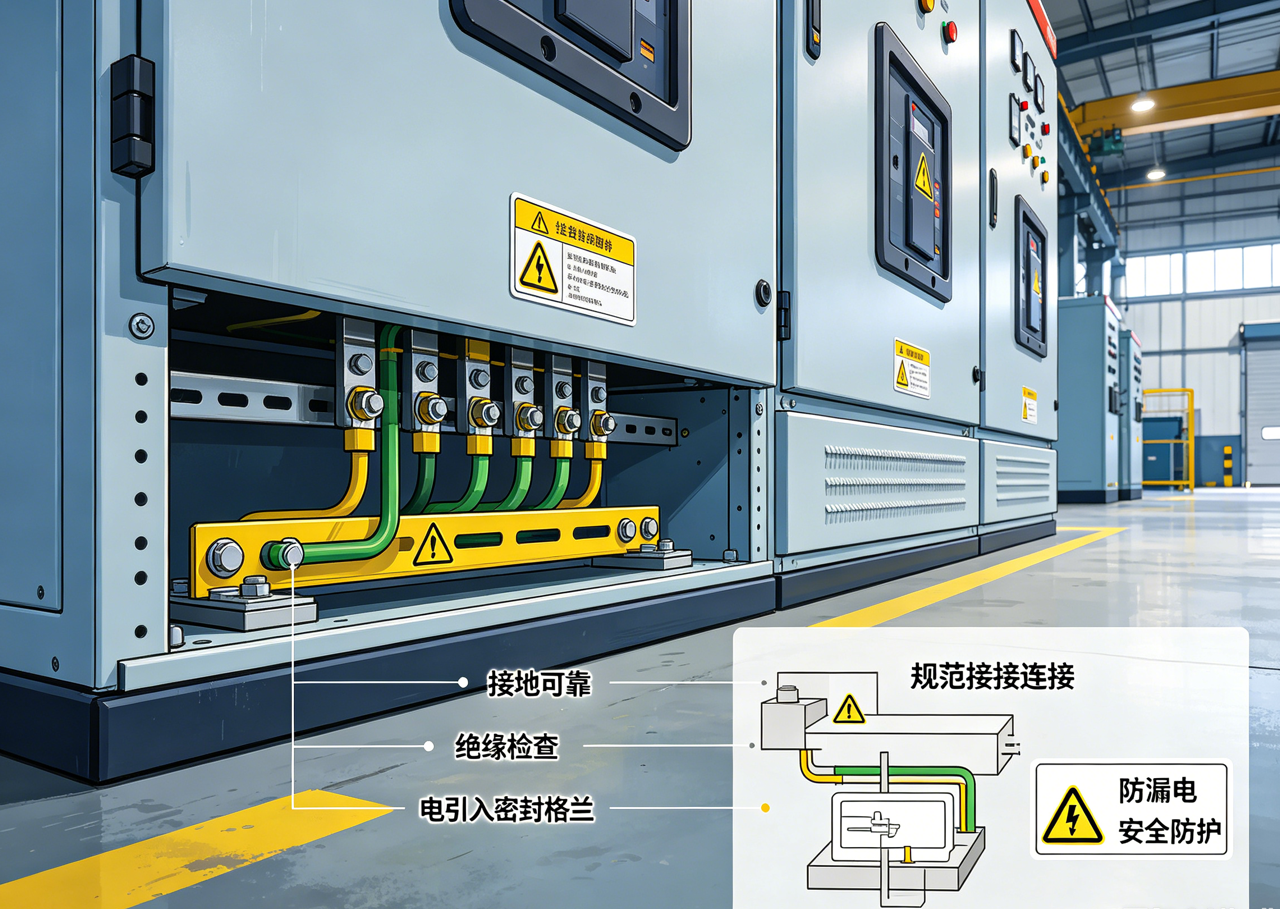

接线端子压接紧实，多股线必须压接冷压端子，杜绝散丝、虚接、裸铜外露，防止发热打火、接触不良。备用线缆做好绝缘收纳，预留合理长度，整齐规整不杂乱。同时严格做好接地处理，接地牢固、阻值达标，有效规避漏电、静电干扰问题，筑牢安全防线。
04 收尾调试：细节把控，长效省心耐用
安装完成不等于完工，精细化收尾调试，是保障设备长期稳定运行的关键。首先清理柜内杂物、灰尘、线头碎屑，保持柜体内部干净整洁，避免导电杂物引发短路故障。
其次全面复检：所有螺丝端子逐一紧固，杜绝长期运行震动导致松动；核对线路连接无误，绝缘性能达标；柜门密封、锁具、散热风扇完好正常。最后进行空载、带载分步调试，测试启停、保护、联动、报警等各项功能，确保动作精准、信号稳定、保护灵敏。
调试合格后整理竣工图纸、线号清单，做到图文与现场完全一致，为后续巡检、维保、改造提供精准依据，真正实现一次装好、长期省心、维护便捷。
总结：规范安装，是最高性价比的运维方式
电气控制柜想要稳定、耐用、好维护，核心不靠后期补救，而靠前期标准化安装。选对安装环境、规整元件布局、规范接线工艺、严格收尾调试，四步到位，就能有效减少80%以上的常见故障，降低停机损失与运维成本。
